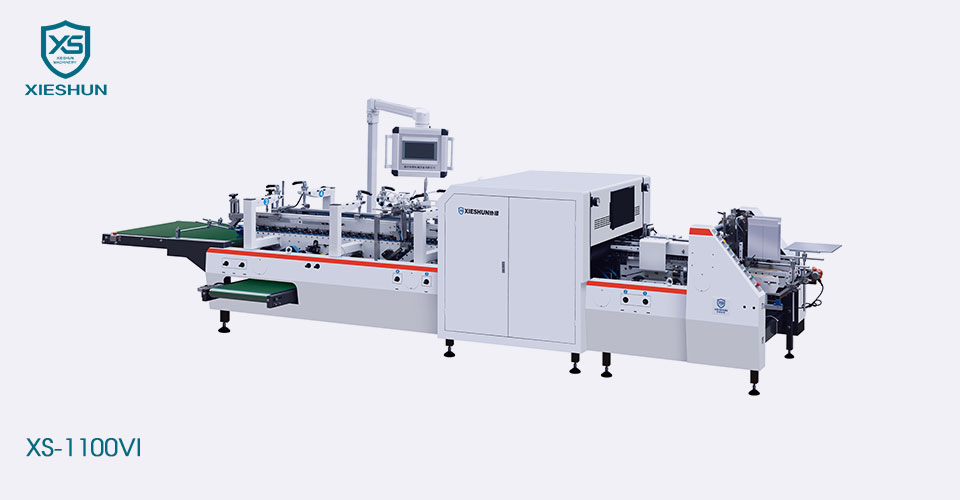

КСИЕСХУН добављач Офлајн визуелна инспекција КСС-1100ВИ врши свеобухватну инспекцију разних грешака у штампању (као што су недостајућа штампа, тачке мастила), варијације у боји, погрешне регистрације, неусклађености при резању, неусклађености утискивања итд., на различитим кутијама за различите картице током процеса монтаже кутије.
Ова офлајн машина за инспекцију АОИ поседује могућности динамичког подешавања тачности детекције, омогућавајући прецизну калибрацију тачности инспекције у различитим зонама током процеса тестирања. Ово осигурава да ефикасност производње остане непромењена, спречавајући сваки потенцијални негативан утицај услед нетачних инспекција.
Штавише, систем АОИ инспекције укључује регионалну способност учења, омогућавајући му да учи из локалних области током инспекција и спречава проблеме са губитком који произилазе из недоследног квалитета штампања у некритичним зонама.
Поред тога, систем има аутоматско складиштење и класификацију откривених података, олакшавајући лако проналажење историјских података и статистичку анализу.
| Нето тежина: | око 2500КГС |
| Укупне величине: | 7000*1500*1700мм(КСС-650ВИ) 7000*1700*1700мм(850ВИ) 7000*1950*1700мм(КСС-1100ВИ) |
| Напајање: | 17 кВ |
| Потрошња ваздуха: | 6 Па |
☞ Свеобухватно откријте различите недостатке (недостајући отисак, мрље од мастила), разлику у боји, претискивање, одступање у резању, утискивање итд. на картонским кутијама током лепљења.
☞ Систем има функцију динамичког прилагођавања тачности инспекције, што је погодно за фино подешавање тачности инспекције различитих области током процеса инспекције како би се избегло утицај на ефикасност производње.
☞ Систем има функцију регионалног учења. Током процеса инспекције, може се фокусирати на локалне области како би научио да избегне проблем отпада изазван нестабилним квалитетом штампе у областима које нису кључне.
☞ Систем има функцију аутоматског складиштења и класификације података инспекције за погодне историјске упите и статистике.
Показатељи перформанси опреме
| Пројекат | Индикатор |
| Нормална тачност сликања станице за штампање: | 0,11 мм × 0,125 мм |
| Тачност слике станице за утискивање: | 0,05 мм × 0,125 мм |
| Код станице за инспекцију: | Може се открити бар код од најмање 18 мм |
| Максимална величина детекције: | 500 мм × 420 мм |
| Минимална величина детекције: | 90 мм × 90 мм |
| Минимална површина места: | 0.08мм2 |
| Разлика у боји: | △E ≧ 3 |
| Брзина детекције: | 220м/мин |
Функције опреме
| Пројекат | Функција |
| Дефект детекција | Недостаје отисак, прљаве тачке итд.: Минимална област детекције на предњој страни: ≧0,08 мм2 Превлака, оптичко уље, конкавни и конвексни дефекти: Површина ≧2мм2 Минимална област детекције дефекта топлог штанцања: ≧0,08 мм2 Детекција одступања претиска: ≧0,1 мм Детекција одступања сечења: ≧0,1 мм Дефекти бар кода: Читање: код грешке, дупли код Откривање карактера: погрешна реч, реч која недостаје, одговара бар коду Детекција изгледа: мрље, испрекидане линије, изобличени бар кодови, дефекти црних линија бар кода Локална детекција разлике у боји △Е ≧ 3 Елаб |
| Класификација дефеката | Стандард детекције квара је неприметно прилагођен. За сваки дефект, стандард детекције дефекта се може подесити ручним превлачењем траке за померање. |
| Лако моделирање | Време моделирања за замену једног производа је 3-5 минута; Користите шему за моделирање чаробњака да бисте цео процес моделирања разложили на неколико међусобно повезаних корака, водећи оператере да имплементирају операције моделирања корак по корак |
| Дефектни приказ | Приказ у реалном времену слика дефекта прегледаних производа, локација појаве квара и информација о размерама квара |
|
Феедер Независни серво мотор покреће променљиву брзину увлачења. Подесиви вибрациони мотори. Бочне плоче се могу прецизно подесити по ширини празнине.. |
|
Поравнање Независни део са неупоредивим доњим носачем који води кутију до паралелног рукохвата који омогућава савршено поравнање празног дела. |
|
Модул за онлајн инспекцију Рачунарска радна станица за обраду слика велике брзине. Софтверски систем за визуелну инспекцију: Специјализовани софтвер за визуелну инспекцију ПринтингПлус (верзија В5.0) Софтверски модул за опште кварове (верзија В1.0) Јединица за визуелно снимање велике брзине, са оптичким сочивима из увоза из Јапана и кабинетима за контролу штампања специфичним за Канаду. |
|
Одељење за сакупљање дефектних кутија • Горњи и доњи каишеви се покрећу системом преноса са више клинастих каиша, како би се избегле огреботине током транспорта. • Пнеуматски уређај за избацивање за смањење огреботина на кутијама. • Двоструки систем сакупљања на захтев. |
|
Одељак за испоруку Аутоматска и ручна варијација брзине у координацији са фотоћелијом. Обрађен материјал |
| Модел | КСС-1100ВИ | |
|
A | 170-1100мм |
| B | 100-900мм | |
| E | 70-540мм | |
|
A | 170-1050мм |
| B | 170-900мм | |
| E | 80-540мм |
